铝电容和钽电容的区别是什么?

2022-05-18
浏览次数:6457
分享到:
钽电容与铝电容比较如下:

电解电容的分类,传统的办法都是按阳极材质,比如说铝或许钽。所以,电解电容按阳极分,为以下几种:

1.铝电解电容。不管是SMT贴片工艺的,仍是直插式的,只需它们的阳极材质是铝,那么他们就都叫做铝电解电容。电容的封装方法和电容的质量自身并无直接联系,电容的功能只取决于具体型号。

2.钽电解电容。阳极由钽构成。现在很多钽电解电容都用贴片式装置,其外壳一般由树脂封装(采用相同封装的也可能是铝电解电容)。但是,钽电容的阴极也是电解质。

以往传统的看法是钽电容功能比铝电容好,因为钽电容的介质为阳极氧化后生成的五氧化二钽,它的介电才能(一般用ε表明)比铝电容的三氧化二铝介质要高。因此在相同容量的情况下,钽电容的体积能比铝电容做得更小。(电解电容的电容量取决于介质的介电才能和体积,在容量必定的情况下,介电才能越高,体积就可以做得越小,反之,体积就需要做得越大)再加上钽的性质比较稳定,所以一般以为钽电容功能比铝电容好。

但这种凭阳极判断电容功能的办法已通过时了,现在决议电解电容功能的要害并不在于阳极,而在于电解质,也便是阴极。因为不同的阴极和不同的阳极可以组合成不同品种的电解电容,其功能也大不相同。采用同一种阳极的电容因为电解质的不同,功能可以距离很大,总之阳极对于电容功能的影响远远小于阴极。

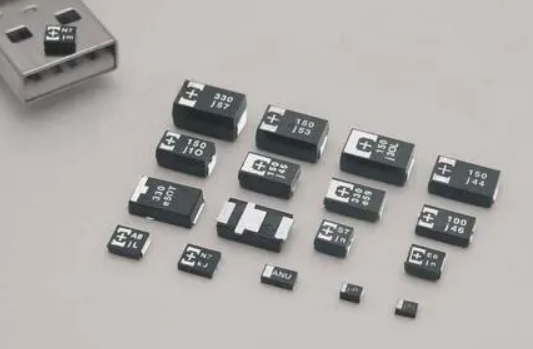

钽电容


阴极材料是电容的另一个极板,阴极也便是电容的电解质。电容的阴极现在根本有如下几种:


1.电解液。电解液是最传统的电解质,电解液是由GAMMA丁内酯有机溶剂加弱酸盐电容质通过加热得到的。咱们所见到的一般意义上的铝电解电容的阴极,都是这种电解液。运用电解液做阴极有不少好处。首先在于液体与介质的接触面积较大,这样对提升电容量有帮助。其次是运用电解液制作的电解电容,最高本领260度的高温,这样就可以通过波峰焊(波峰焊是SMT贴片装置的一道重要工序),一起耐压性也比较强。此外,运用电解液做阴极的电解电容,当介质被击穿的后,只需击穿电流不继续,那么电容能够自愈。但电解液也有其不足之处。首先是在高温环境下简单挥发、渗漏,对寿命和稳定性影响很大,在高温高压下电解液还有可能瞬间汽化,体积增大引起爆破(便是咱们常说的爆浆);其次是电解液所采用的离子导电法其导电率很低,只要0.01S(电导率,欧姆的倒数)/CM,这造成电容的ESR值(等效串联电阻)特别高。

2. 传统上以为钽电容比铝电容功能好 主要是因为钽加上二氧化锰阴极助威后才有明显好于铝电解液电容的表现。如果把铝电解液电容的阴极更换为二氧化锰, 那么它的功能其实也能提升不少。

二氧化锰。二氧化锰是钽电容所运用的阴极材料。二氧化锰是固体,传导方法为电子导电,导电率是电解液离子导电的十倍(0.1S/CM),所以ESR比电解液低。

所以,传统上大家觉得钽电容比铝电容好得多,一起固体电解质也没有泄露的危险。此外二氧化锰的耐高温特性也比较好,本领的瞬间温度在500度左右。二氧化锰的缺陷在于在极性接反的情况下简单发生高温,在高温环境下释放出氧气,一起五氧化二钽介质层发生晶质改变,变脆发生裂缝,氧气沿着裂缝和钽粉混合发生爆破。另外这种阴极材料的价格也比较贵。(和铝电解液电容比较,虽然都是爆破,可原理却不相同,有多少人能注意到这点呢?)
